SND-系列齿轮同步马达

简单描述:

性能特点Ÿ 分流马达采用浮动配油盘结构，会产生一定的压力损失，一般进、出口压差约10-12bar。实际使用时，也有可能高于此值。分流马达的效率一般大于90%。分流马达为高速动态元件，一般齿轮式分流马达的转速高于1000rpm时，同步精度较高；越高的转速，噪音越大，齿轮式分流马达不能用于噪音敏感的场合；如果有静音要求，请

铲斗容量:
工作装置:
轨道长度:
离地间隙:
底盘宽度:
轨道宽度:
运输长度:

发送邮件下载PDF

产品详情

产品标签

性能特点
Ÿ 分流马达采用浮动配油盘结构，会产生一定的压力损失，一般进、出口压差约10-12bar。实际使用时，也有可能高于此值。分流马达的效率一般大于90%。

分流马达为高速动态元件，一般齿轮式分流马达的转速高于1000rpm时，同步精度较高；越高的转速，噪音越大，齿轮式分流马达不能用于噪音敏感的场合；如果有静音要求，请选用柱塞式分流马达。

由于制造误差和油液的压缩性等影响，分流马达都有同步误差；其同步误差依靠补油阀块在执行器行程结束时快速补偿消除；分流马达回路必须包含补油阀块（通常含安全阀和防汽蚀单向阀），否则无法正常运行。

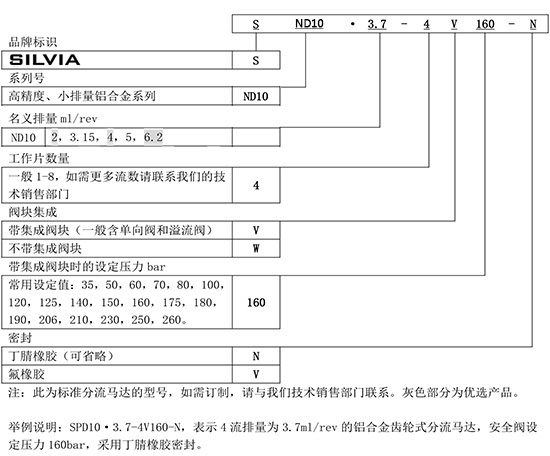

型号和规格

型号	排量	最小流量	最大流量	最低转速	最高转速	P1	P2	工作片之间最大压差
	ml/rev	l/min	l/min	rpm	rpm	bar	bar	bar
SND10·2	2	1.2	5.0	600	2500	250	280	200
SND10·3.15	3.15	1.9	7.8	600	2500	250	280	200
SND10·4	4	2.4	13	600	2500	250	280	200
SND10·5	4.9	3.0	12.4	600	2500	280	250	200
SND10·6.2	6.2	3.7	15.5	600	2500	250	280	200
SND20·4.8	4.8	2.8	12.0	600	2500	250	280	200
SND20·6.5	6.5	3.9	16.2	600	2500	250	280	200
SND20·8.3	8.3	5.0	20.7	600	2500	250	280	200
SND20·11	11.1	6.7	27.8	600	2500	250	280	200
SND20·14	14.0	8.4	35.0	600	2500	250	280	200
SND20·16	16.6	10.0	41.5	600	2500	200	280	200
SND20·23	23.4	14.4	51.0	600	2200	200	280	200
SND20·31	31.5	18.9	69.0	600	2200	200	280	200
注：P1=额定工作压力，P2=最大峰值压力
